2008年12月07日20:37

ICH10RでRAID1(ミラーリング)の構築！

日曜日「パソコン自作」シリーズ１９回目です。

先週は番外編として、以下の４回をお届けしました。

・【番外編】第１回 AntecのPCケースを２個も買ってきました(笑)

・【番外編】第２回新PCパーツ一式を買ってきました！

・【番外編】第３回新PCパーツ一式の組み立て！

・【番外編】第４回新PCのベンチマーク！

今日はその続きで、ICH10R（マザーボード上のチップセットのサウスブリッジ）で
RAID1(ミラーリング)を構築する手順を特別に丸ごとお届けします

※RAIDの基礎知識については、解説したページがたくさんありますので、
　そちらをご覧下さい。参考までに　＠ITの記事にリンクを張っておきますね。

★利用したマザーボード：GIGABYTE「GA-EP45-DS5」（P45+ICH10R）
　⇒ICH10RでなくてもICH*Rであれば基本的に同じです。

1.どうしてRAID1(ミラーリング)？

　最近はHDDがものすごく安くなって、1TB(テラバイト)が安い物だと
　
　約9000円で買えるようになって「最高 GOOD

！！」という感じなのですが、
　
　大容量な分だけ「万一故障した時の影響も大容量！うわーん

」という状況です。
　
　なので特に「消えたら困る！がーん

」というデータについては
　
　障害に備えることが極めて重要です。

　
　そのための方法の１つが「HDDの２重化」で、
　
　それを実現する技術的な手段として「RAID1」が有名です。

　
　ちなみにミドルクラス以上のマザーボードだと標準でRAID機能を
　
　持った製品が多いので、それを利用すると手軽です。
　
　(IntelチップセットならICH9RとかICH10RのようにICH*RだとOK)
　
　具体的な商品例 ⇒ 【ドスパラ】RAIDが使えるLGA775マザーボード

　
　
　もしマザーボードがRAID機能に対応していない場合は
　
　別売りの拡張カードを刺せばOKなので、大丈夫です。
　
　具体的な商品例 ⇒ 【Amazon】RAIDカード

2.OS(Windows)のインストール前に！（重要）

　BIOSメニューに入ってSATAのHDDをRAIDモードにしておきます。
　
　SATAをネイティブモードで使っている人なら
　
　「AHCI」にはしているかもしれませんが
　
　ICH10RのRAID機能を使うには、その箇所で
　
　「RAID」にしておく必要があります。
　
　これを忘れてしまうと、OSを再インストールせざるを得ないようなので
　
　気をつけて必ず事前に行っておきましょう。
　
　参考：GIGABYTEのGA-EP45-DS5だと、BIOSメニューの
　
　Integrated Peripherals ⇒ SATA RAID/AHCI Mode
　
　の項目になります。

3.RAID BIOSで行うか？Windows上で行うか？

　参考までに今回は両方で作業してみたのですが、
　
　「どちらで行っても同じ設定になる」
　(当たり前のことでも、きちんと確認することが大切ですからね)
　
　ことを確認しましたので、どちらで行っても良いと思います。
　
　但し、Windows上で行う方が操作性が良かったので、
　
　今回は Windows上での作業をオススメしたいと思います。

4.実際の設定作業(Windows上での作業)
　
　

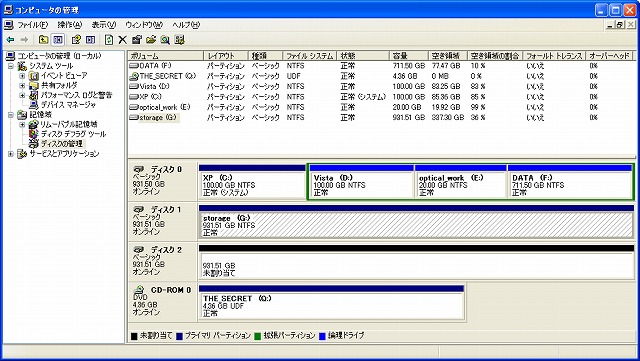

　まず最初に、RAID構築前のHDD構成を確認しておきます。
　
　

　⇒上図の「ディスク１」と「ディスク２」の２台でRAID1を組みます。
　

　では早速始めましょう～。
　（事前に、マザボのドライバCD-ROMから
　 Intel Matrix Storage Manager をインストールしておいて下さい）
　
　
　
　スタートメニュー
　 ⇒ Intel Matrix Storage Manager
　 ⇒ Intel Matrix Storage Console
　と進みます。
　
　
　
　起動するとこんな画面が開きますので、RAIDにしたいデバイスを確認します。

　
